观察劳力士“绿玻璃”，发现一个现象，表链的抛光链节与拉丝链节除了明暗、光滑与粗涩的对比，还有色温的对比——抛光链节部分色温偏高（色调偏冷），而拉丝部分色偏低（偏暖）。再加上2018年，芝柏表宣布在其Laureato系列使用了904L不锈钢，这就是让我重新审视了这种神奇的合金。与此同时，劳力士在其宣传材料里，已经不再提904L不锈钢而称自己的合金为Rolesor Gold。
劳力士从1985年开始，全线钢表使用904L不锈钢
芝柏表的Laureato系列计时表，今年开始用904L不锈钢
先说说904L不锈钢，都是好钢，但是要知道好在什么地方
耐腐蚀和优异的抛光性能是明显优势，而硬度则不一定。有一次在劳力士宣讲活动上，我提问904L的最大特点是什么，有人回答“耐磨”。其实不对。
904L不锈钢是超级奥氏体不锈钢的一种，属低碳高镍、钼奥氏体不锈耐酸钢，法国H·S公司的专有。具有很好的活化—钝化转变能力，耐腐蚀性能极好，在中性含氯离子介质中具有很好的抗点蚀性，同时具有良好的抗缝隙腐蚀及抗应力腐蚀性能。适用于70℃以下各种浓度硫酸，在常压下耐任何浓度、任何温度的醋酸及甲酸与醋酸的混酸中（这个与人体汗液近似）的耐腐蚀性也很好。
由于904L是低碳钢，所以一般热处理和焊接的情况下，不会有碳化物析出。这样消除了一般热处理和焊接后出现在的晶间腐蚀的危险。
链节的色温差可能与铜有关

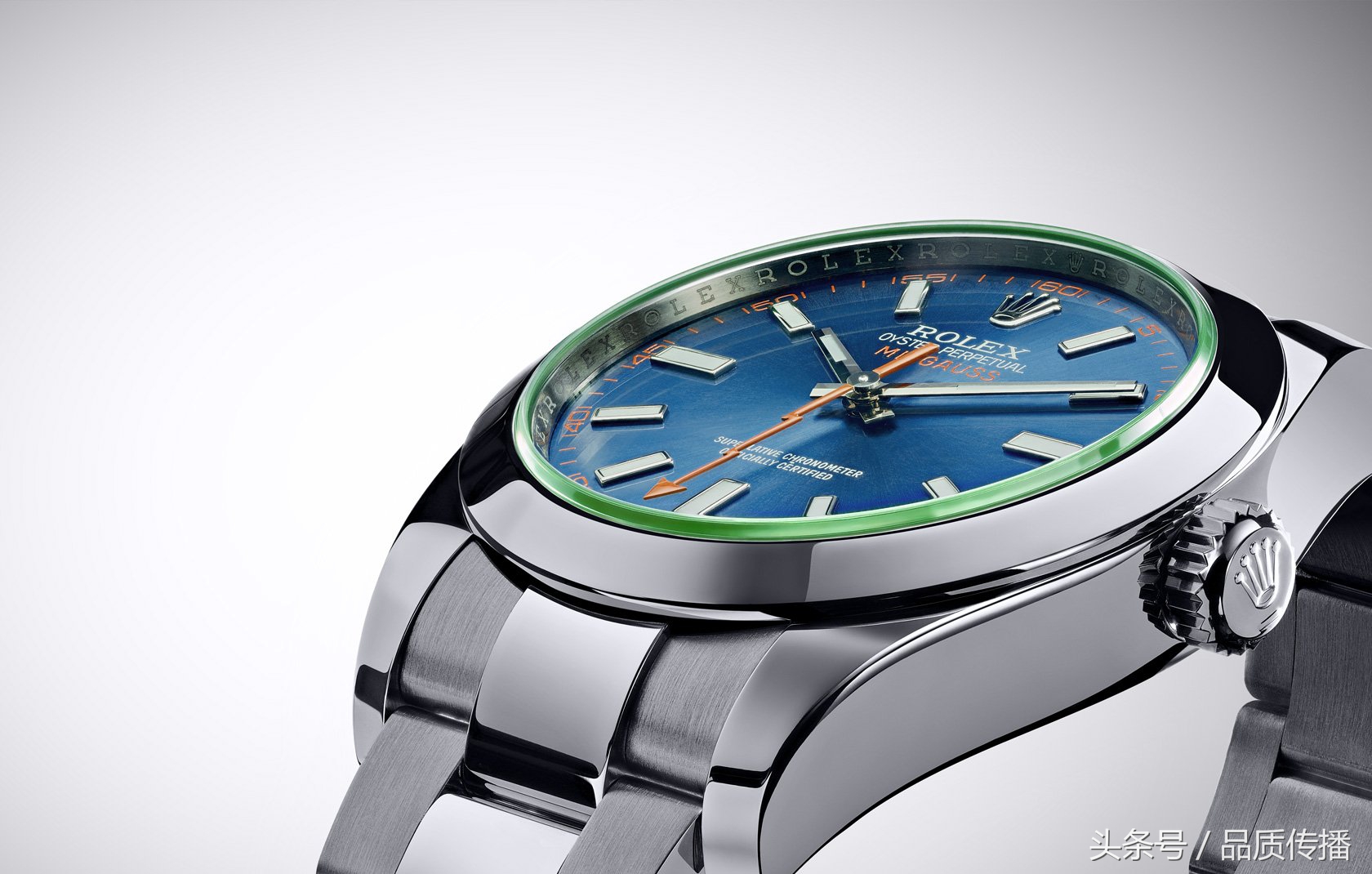

数码影响常常会修正色温偏差，但是本图中，依然可以看出链节的抛光部分与拉丝部分的色温差异
由于高的铬镍钼含量，并且添加了铜元素，因此904L即使在还原性环境中，如硫酸和甲酸中也可以被钝化。高的镍含量使其在活性状态下也有较低的腐蚀速度。在湿法工艺生产的工业磷酸中，杂质对抗腐蚀性能有很强的影响。在所有各种磷酸中，904L抗腐蚀性优于普通的不锈钢。在强氧化性的硝酸中，904L与不含钼的高合金化的钢种相比，抗腐蚀性能较低（硝酸，生活中我们能遇到吗？）。在盐酸中（这个据说与胃酸接近），904L的使用仅限于较低的浓度1-2%。所以，胃酸过多的人最好不要试图吞食劳力士手表。
904L钢具有很高的抗点腐蚀能力。在氯化物溶液（生活中的盐水，或海水）中其抗缝隙腐蚀能力也是很好的。904L的高镍含量，降低了在麻坑和缝隙处的腐蚀速度。拉丝的链节能否视同麻缝？蚝式表背的坑纹？还有表盖的缝隙？普通的不锈钢在温度高于 60摄氏度时，在一个富氯化物的环境中对应力腐蚀可能是敏感的，通过提高不锈钢的镍含量，可以降低这种敏化性。由于高的镍含量，904L在氯化物溶液，浓缩的氢氧化物溶液和富硫化氢的环境中，具有很高的抗应力腐蚀破裂能力。
不好意思，我不是存心要拿你跟劳力士对比，只是觉得你可能是劳力士的最有力的竞争者
看到这里就容易理解904L不锈钢与普通不锈钢（如316L）的区别了。316L一般适用于医疗器械、首饰，因为它具有低致敏性。而904L则适用于海水处理装置，海水热交换器，还有植物食品：酱油罐，料酒，盐罐，设备和敷料，因为它更耐腐蚀。
另外一个发现，为什么说是神奇的合金？

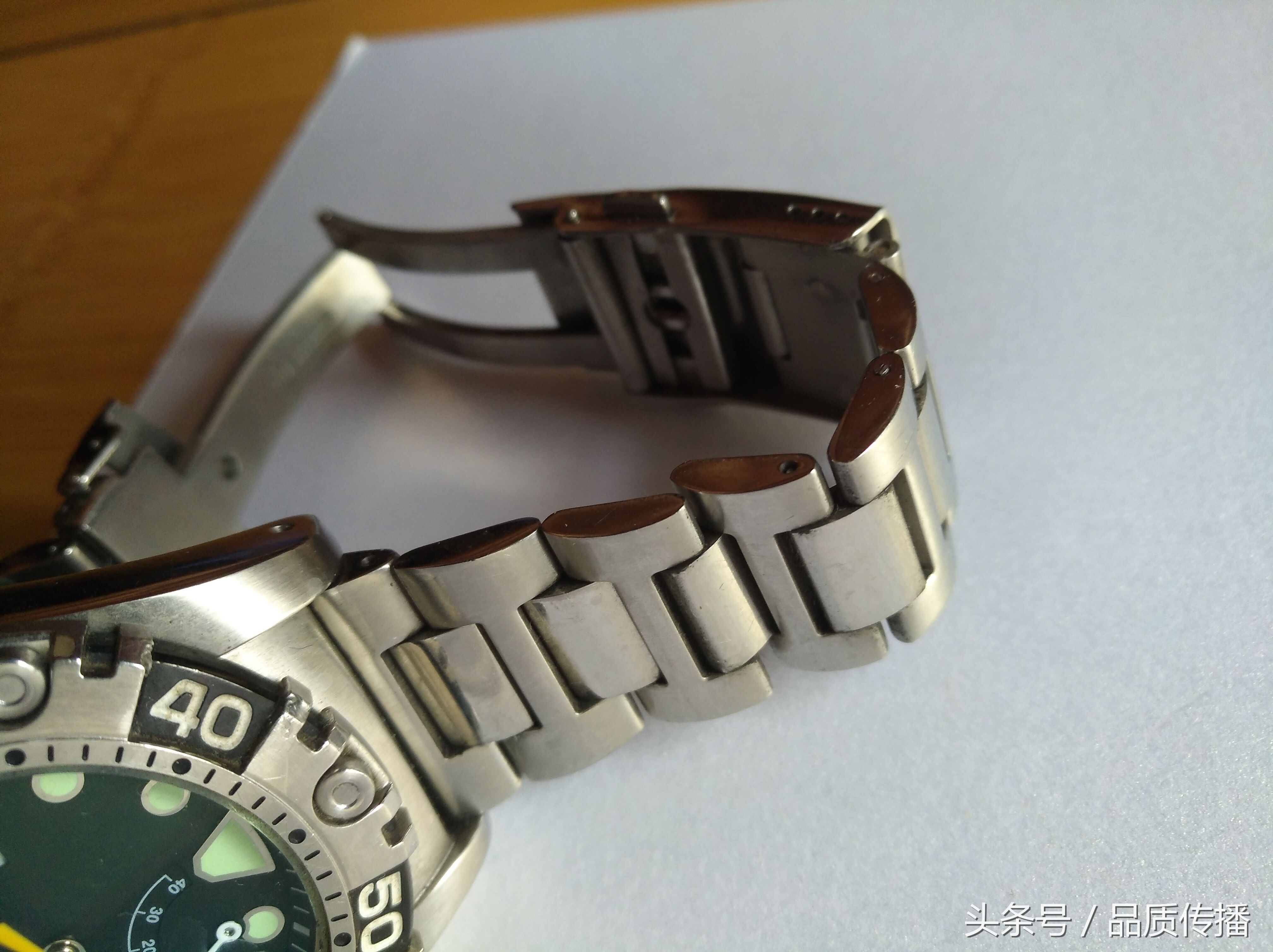

这块表链的中间链节我请人抛光了，但是放大照片会看到很大麻点
我做过一个尝试，把一款通体拉丝的手表表链的中间链节抛光（这个在腕表都发的测评系统是加分项，因为漂亮，也因为成本高）。然而抛光后发现，被抛光的部分，出现了很大小坑小点，表面并不光滑。这既与工艺有关，也与材料有关。
材质的铬含量达百分之二十一，而在制表业常用的不锈钢则只有百分之十八。金属表面的铬层与空气中的氧气接触后会瞬间氧化并形成防腐薄膜。倘若遭遇刮损，这个保护层也可及时重组。

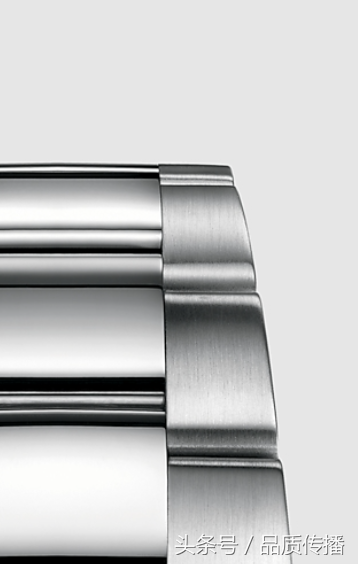

劳力士的链节，抛光部分出奇地光洁明亮，而且边角精细，表面齐整。这既与材质有关，也可能与904L的机加工性能有关。

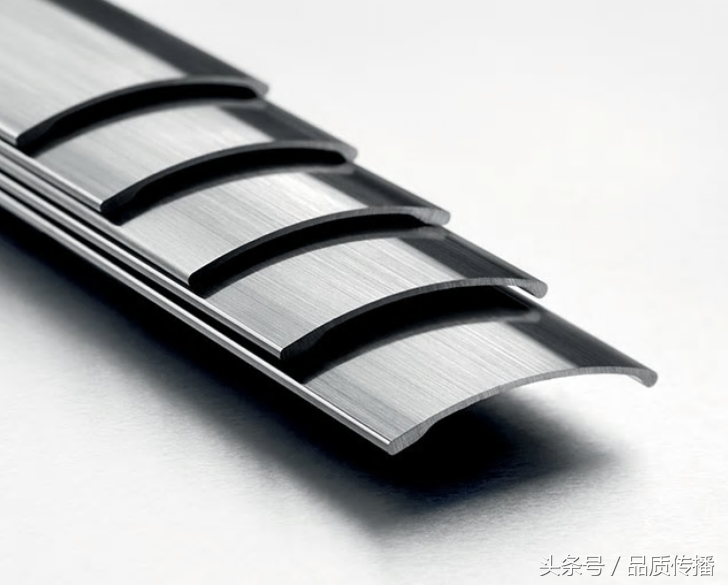

完成初次铸造后合，金贵在真空环境下再度融化，尽可能消除当中杂质，使之更纯净，否则合金的抗腐蚀力会减弱，导致抛光阶段也会出现瑕疵。提纯的钢钉会经热轧再冷轧，制成钢条和钢板。接着是表面磨砂工序，除去轧钢过程中产生的硬层和其中多余材质。现在明白了为什么我抛光那块表会“毛毛渣渣”。也就是说，如果钢材不行，事后找补也不好使！
目前唯一全厂904L的表厂仍是劳力士
劳力士从1985年开始，在潜航者上适用904L不锈钢，现在全线产品的钢壳都用是，不过改名叫Oyster steel了，暂且翻译为蚝式钢吧。蚝式钢是904L家族成员，为此，劳力士表壳厂的全部加工设备都改为适合加工904L的设备。【提问一】劳力士的蚝式钢会不会跟传统904L钢在成分上有所不同？
90 4 L的机加工特点，类似于其他不锈钢 ,加工过程中有粘刀及加工硬化的趋势。须采用正前角硬质合金刀具 ,以硫化及氯化油作为切削冷却液 ,设备及工艺应以减少加工硬化为前提。切削过程中适合用较快的切削速度及进刀量。不论是美术还是机加工，玩过的人都知道，快笔、快刀下的作品，给人的感觉是不一样的。
【提问二】：904L不锈钢对于劳力士来说，还有一个优势，你知道是什么吗？咱们评论里聊。
